1 概述
在電力、通信、金融、交通等行業中，蓄電池作為備用電源在直流系統中起著極其重要的作用。為保證系統的正常運行，蓄電池的測試和維護顯得尤為重要。
利用該系統可以對蓄電池進行活化和容量檢測。可廣泛應用于發電廠、變電所及其他使用蓄電池的領域。可應用于24V、48V、110V、220V各種規格的蓄電池維護。
該系統采用ATMEL公司精簡指令集（RISC）微處理器ATmega128L為核心，5.7英寸觸摸屏液晶顯示，軟硬件多重冗余，有良好的抗干擾能力。記錄實時放電數據，放電數據可以通過U盤上傳到電腦，方便分析、存檔。
2 型號說明
HT：公司產品型號
D：產品分類代碼
201：產品設計序號
3 使用條件
3.1 通風良好，便于儀器散熱；
3.2 海拔高度≤2Km；
3.3 環境溫度-10~50℃；
3.4 相對濕度≤90%；
3.5 大氣壓力80~110KPa；
3.6 周?chē)橘|(zhì)無導電塵埃，無腐蝕金屬或破壞絕緣等級的氣體等；
3.7 特殊環境，可按要求定制。
4 技術參數
4.1 工作電源： 由蓄電池提供；
4.2 電池電壓等級：24V、48V、110V、220V；
4.3 放電電流范圍：0A～標稱電流（客戶要求電流等級）；
4.4 放電穩流精度：≤±0.5A；
4.4 放電時間精度：≤5ms；
4.5 放電容量精度：≤±1AH；
4.6 放電電壓精度：≤±0.5V；
4.7 散熱方式： 強制風冷；
4.8 外形尺寸： 200A～100A 615×605×215（單位mm）
100A及以下 495×455×215（單位mm）
5 特點
5.1 控制器CPU采用Atmel公司精簡指令集（RISC）單片微機控制器ATmega128，接近每MHz實現1MIPS的處理能力。其內部集成了128K的FLASH，4K的EEPROM和10位AD轉換器使得系統結構緊湊，抗干擾能力強。
5.2 5.7英寸觸摸屏液晶顯示，信息量大，界面友好，操作簡便。
5.3 智能化軟件技術，PID調節算法，脈寬調制輸出控制。
5.4 實時顯示放電電流、電池電壓、放電時間、釋放容量、實時時鐘、整定值信息。

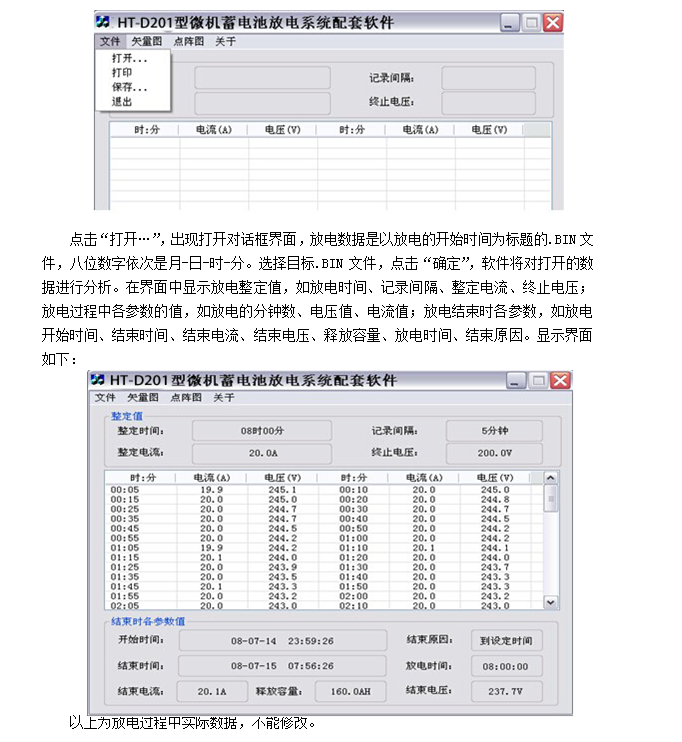

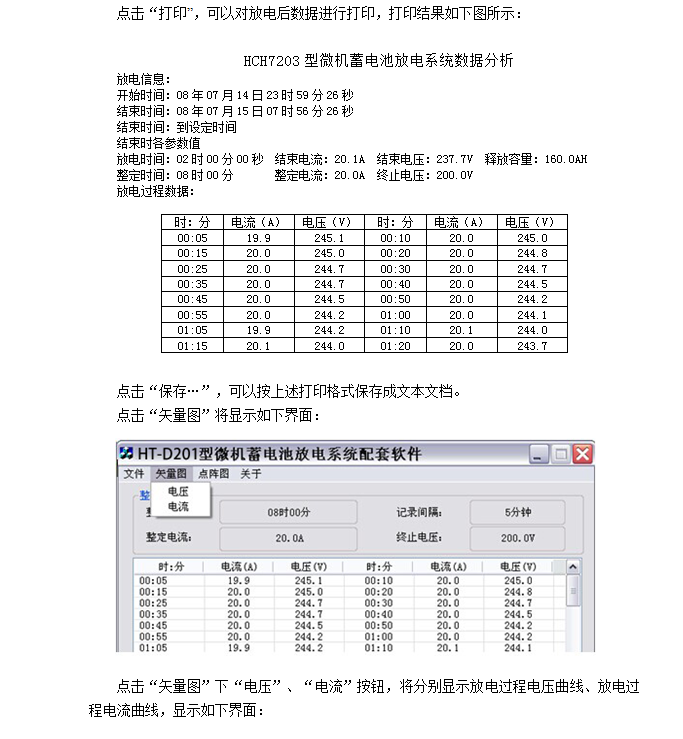

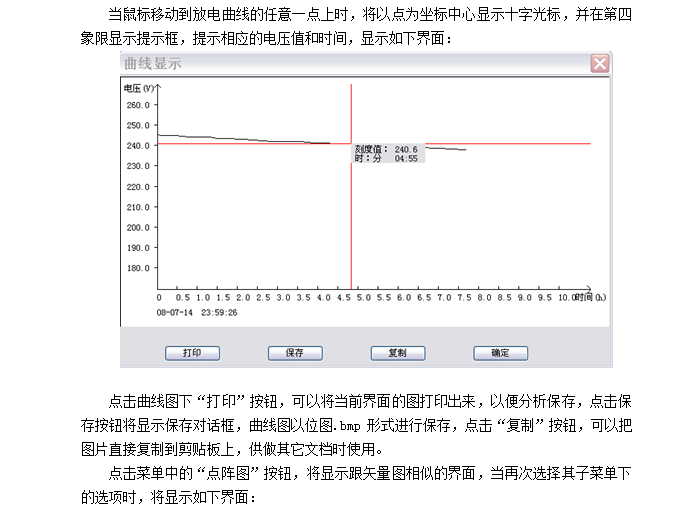

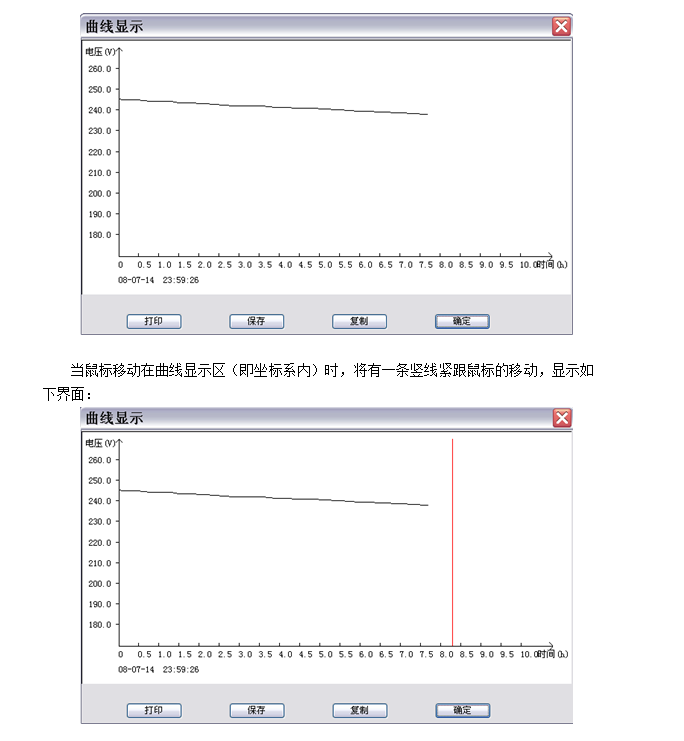

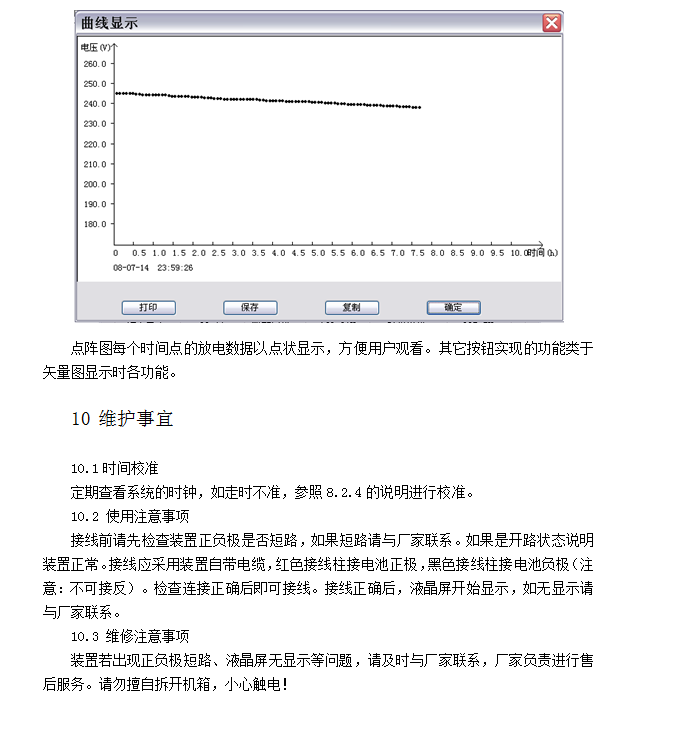

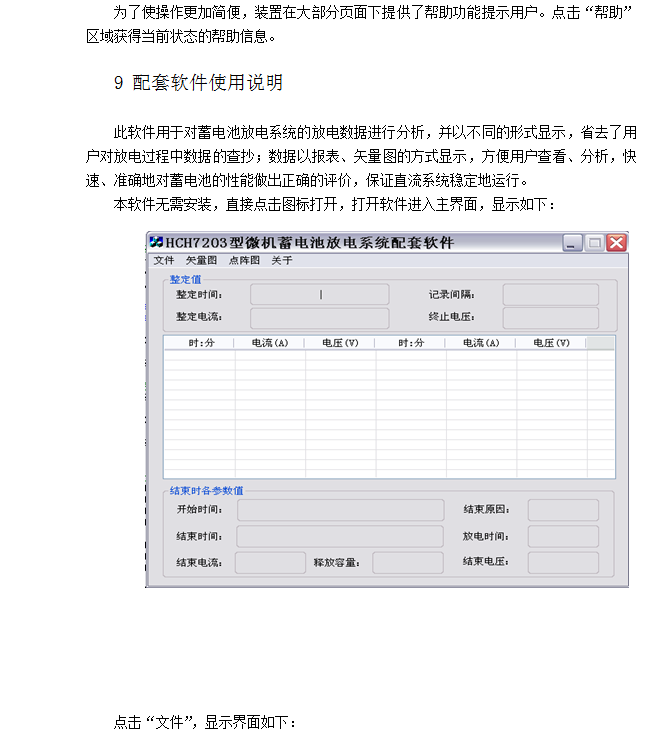

5.5 記錄放電過程的電流電壓值（每5分鐘一筆），供事后分析查閱。放電數據可通過U盤上傳至電腦，使用配套軟件對其進行全面分析，數據可以以報表、圖形等形式顯示，并可通過打印機打印數據及圖形，方便用戶查閱和整理。
5.6 整定值自動記憶，自動調用。
5.7 負載采用新型PTC電阻，體積小，散熱性好，電流穩定。
5.8 脈寬調制輸出控制IGBT以細分電流，軟硬件濾波技術。
5.9 抗干擾能力強，容錯好。
5.10 開關量輸入輸出，滿足不同用戶的需求。
5.11 裝置體積小，攜帶方便。系統運行電源由蓄電池組提供，接線方便。

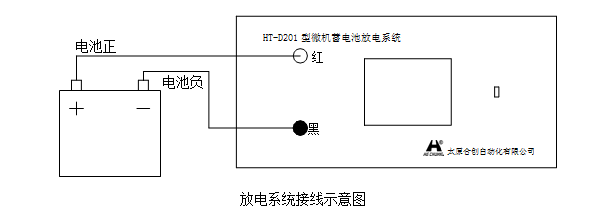

6 接線說明
接線前請先檢查裝置正負極是否短路，如果短路請與廠家聯系。如果是開路狀態說明裝置正常。接線應采用裝置自帶電纜，紅色接線柱接電池正極，黑色接線柱接電池負極（注意：不可接反）。檢查連接正確后即可接線。
7 工作原理
7.1 蓄電池工作原理
以鉛酸蓄電池為例，正極活性物質是二氧化鉛，負極活性物質是海綿鉛，電解液是稀硫酸溶液， 其放電化學反應為二氧化鉛、海綿鉛與電解液反應生成硫酸鉛和水，Pb（負極）+PbO2（正極）+2H2SO4====2PbSO4+2H2O（放電反應）其充電化學反應為硫酸鉛和水轉化為二氧化鉛、海綿鉛與稀硫酸。2PbSO4+2H2O====Pb（負極）+PbO2（正極）+2H2SO4 （充電反應）鉛酸蓄電池單格額定電壓為2.0V，通過串并聯得到不同電壓不同容量的各類電池。
7.2 蓄電池活化和測量容量原理
蓄電池長期使用時往往由于放電不充分而使極板硫酸鹽化，降低電池容量。通過深放電處理，使硫酸鹽還原，參與反應的化學成分增加，擴充電池容量，延長使用壽命。
放電過程中，系統在線測量放電電流，放電時間，電池電壓和釋放容量并顯示在液晶屏上。通過自動調節接入回路的阻值來調節放電電流，達到恒流放電的目的。通過放電電流對時間積分，可以精確計算出電池的容量。分析其放電特性以評估電池質量，保證其可靠工作。
7.3 結束放電狀態的條件
在放電過程中如果有如下條件成立，則終止放電狀態：
a.電池電壓低于用戶設置的終止電壓。
b.放電時間大于用戶設置的放電時間。
c.放電電流大于用戶設置的最大電流。
d.放電電流長時間超過用戶設定電流。
e.用戶操作系統使其終止放電操作。
8 操作說明
8.1 開機
接線前請先檢查裝置正負極是否短路，如果短路請與廠家聯系。如果是開路狀態說明裝置正常。將蓄電池組正負極接到放電儀正負極上，確認極性無誤。

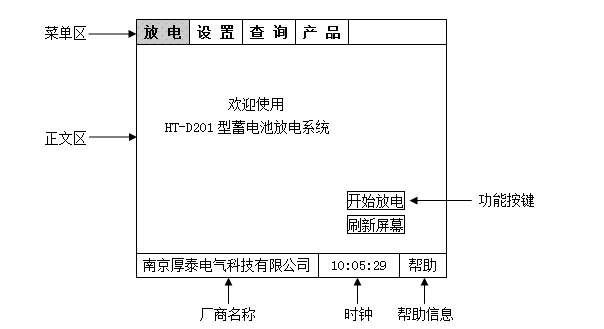

檢查裝置無誤后，將電纜接到接線柱上，液晶屏亮，蜂鳴器響一聲后顯示如下歡迎界面：

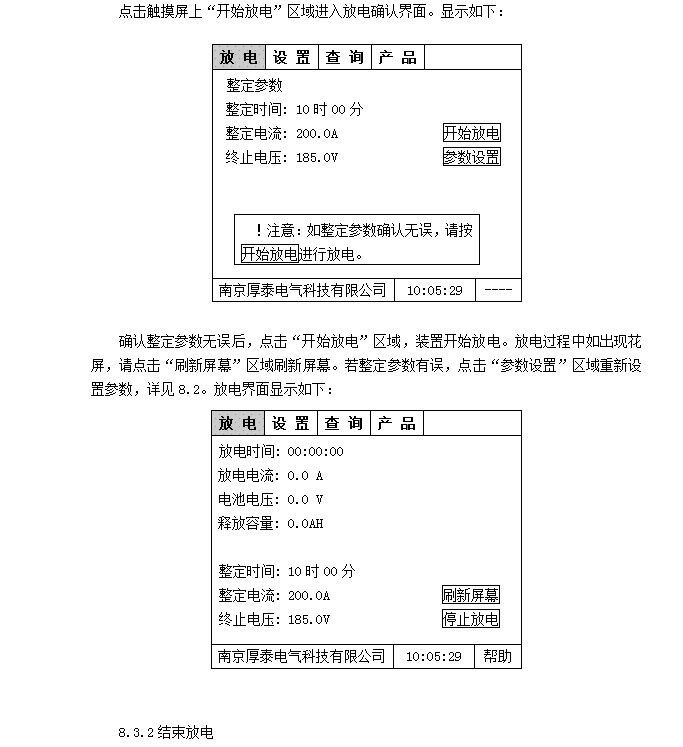

菜單區：放電—放電界面，在參數設定完畢后，點擊“開始放電”進入放電狀態；

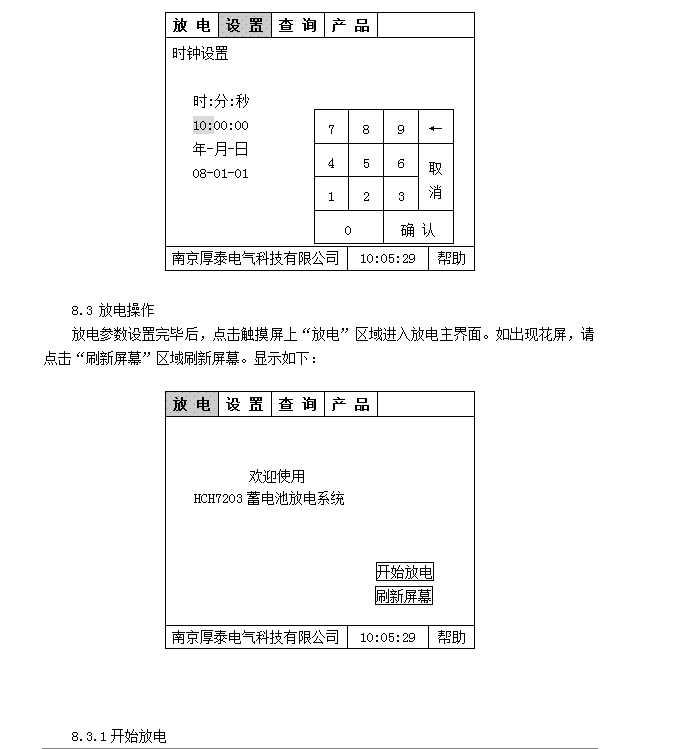

設置—設置放電參數及時鐘；

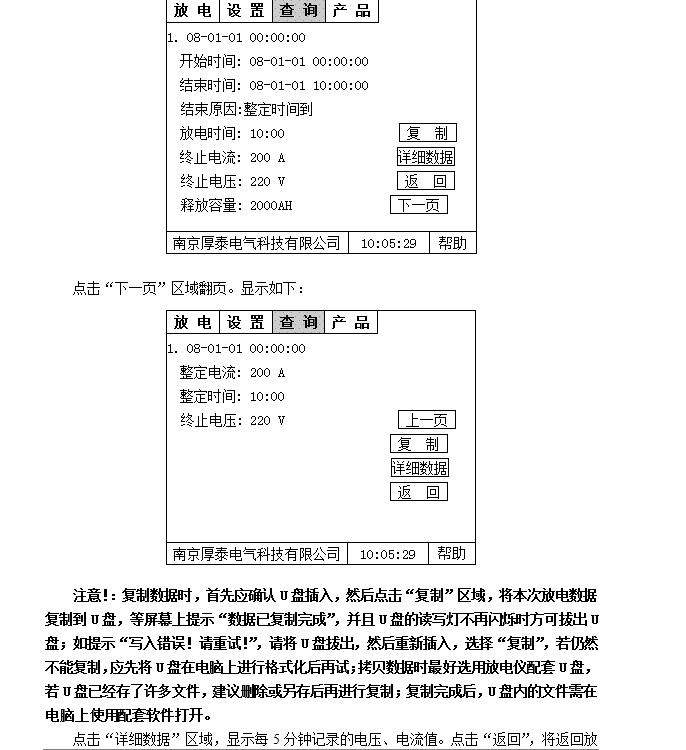

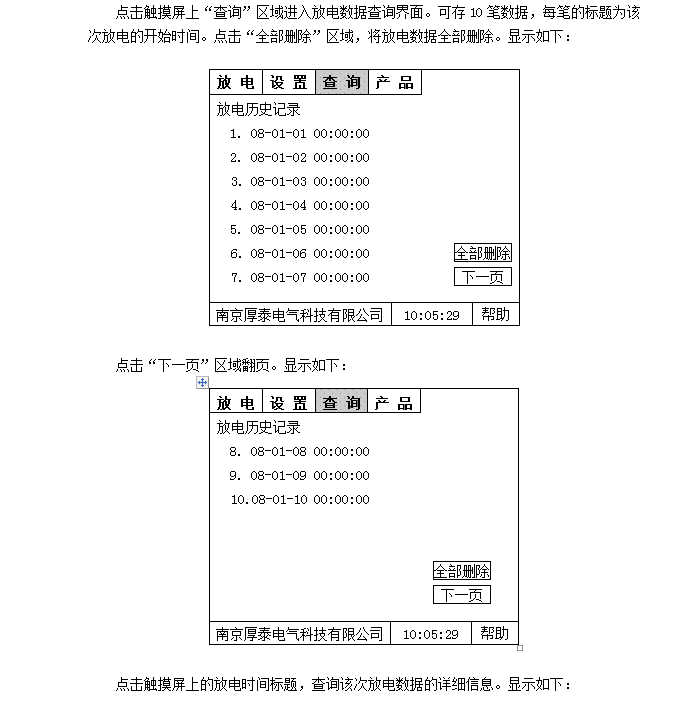

查詢—查看最近十次放電數據；

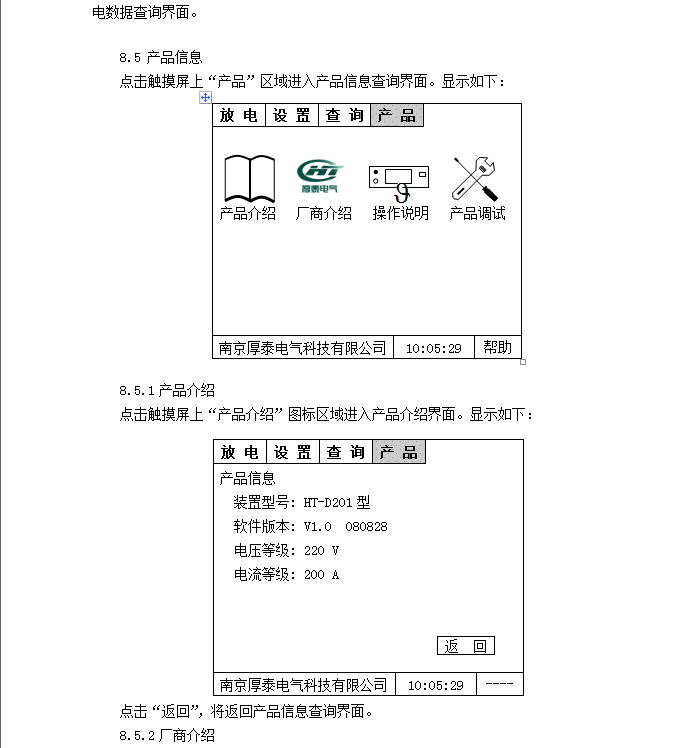

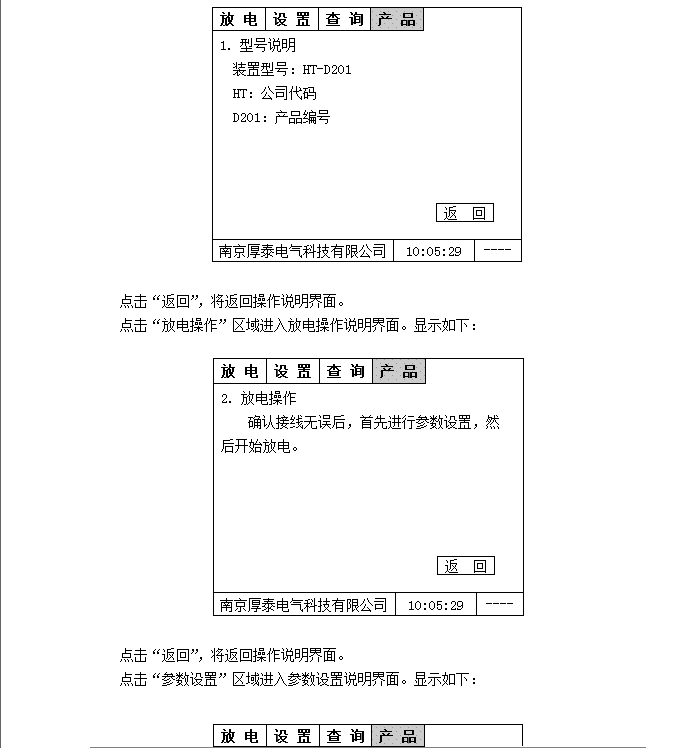

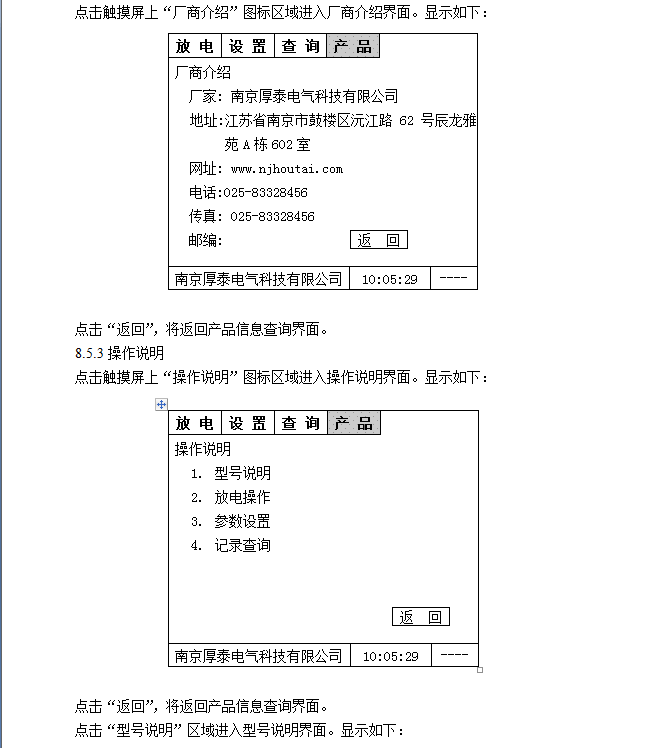

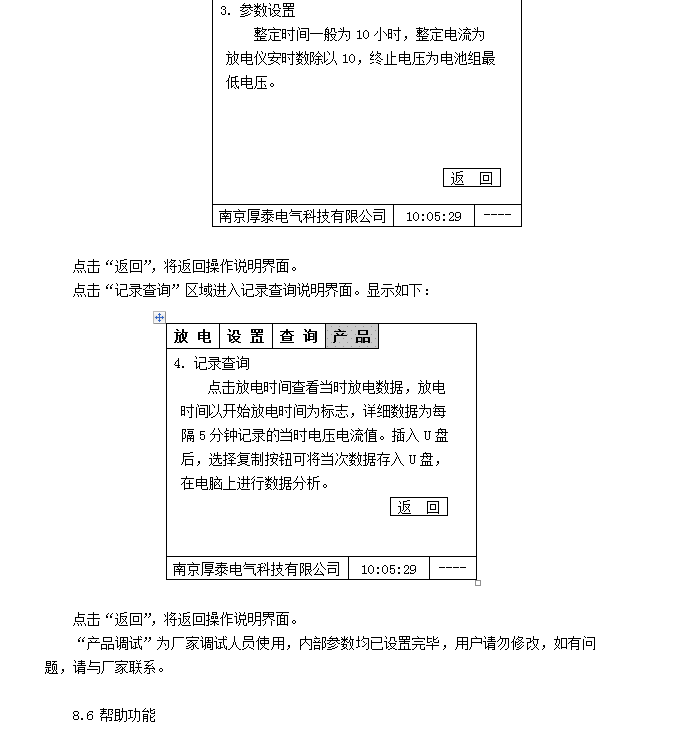

產品—產品信息、廠商信息介紹。
正文區：顯示各狀態下的各項數據信息。
廠商名稱：生產廠家。
時鐘：實時時鐘，在菜單區的設置菜單下設置。
幫助信息：點擊“幫助”獲得該狀態下的幫助信息。
功能按鍵：提示該狀態下的功能選項，點擊按鈕執行相應的操作。

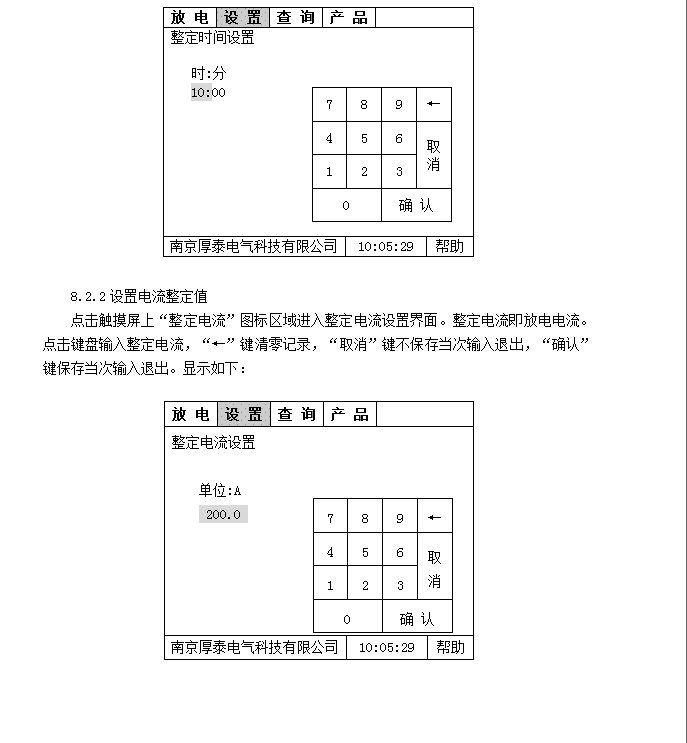

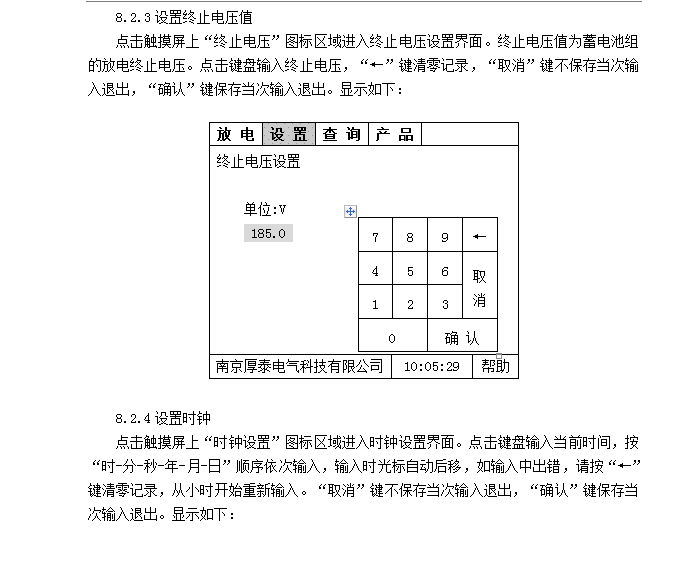

8.2 設置放電參數

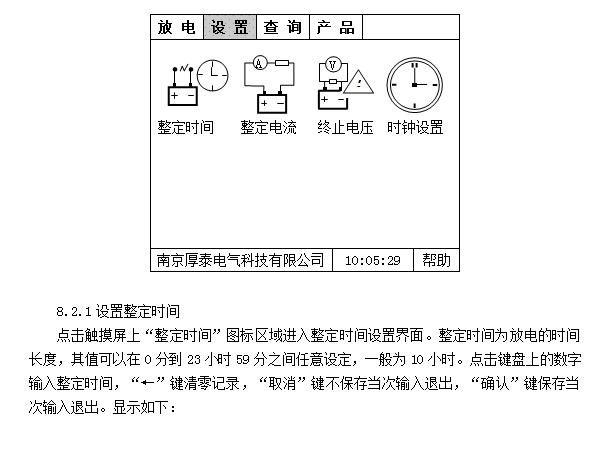

點擊觸摸屏上“設置”區域進入放電參數設置界面。顯示如下：
